Фильтры тонкой механической очистки жидкостей незасоряемые "акустические"
Незасоряемые фильтры тонкой механической очистки акустические типа "Ф…А" из нержавеющей стали относятся к типу регенерируемых фильтров по ГОСТ 28544-90 (тип Ф.2.2.6.05). Они являются универсальным промышленным фильтрационным оборудованием и предназначены для очистки жидкости от механических примесей с тонкостью фильтрации до 5 мкм.
Очищаемые жидкости: питьевая и техническая вода, водо-масляные эмульсии, бытовые и промышленные сточные воды, ливневые стоки, растворы кислот и щелочей, смазочно-охлаждающие жидкости СОЖ и проч. Удаляются нерастворимые примеси (песок, глина, ржавчина, металлическая пыль, взвеси органических веществ и т.п.).

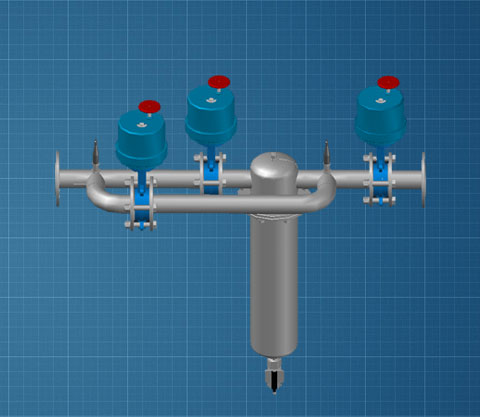

Особенностью конструкции фильтров Ф…А является использование гидроакустической системы очистки, которая, в сочетании с системой регенерации обратным током (РОТ), обеспечивает эффективное удаление осадка с поверхности фильтроэлемента.
Преимущества промышленных фильтров "Ф...А" перед другими фильтрами механической очистки (дисковыми, каркасно-навитыми, патронными, барабанными), обусловлены следующими факторами:
- значительно меньшие габариты и масса;
- низкие эксплуатационные издержки;
- низкая стоимость оборудования (по сравнению с аналогичным оборудованием с такой же производительностью по воде, грязеемкостью и тонкостью фильтрации).
Сроки окупаемости промышленных фильтров Ф...А составляют несколько месяцев, в зависимости от конкретных условий эксплуатации.
Типоразмерный ряд фильтров "Ф…А" содержит 10 типоразмеров фильтров производительностью по воде от 50 до 300 м3/час и грязеёмкостью от 1 до 12 кг. Производительность и грязеёмкость более 300 м3/час и 12 кг соответственно, обеспечиваются объединением фильтров указанных типоразмеров по блочному принципу. Промышленные "акустические" фильтры другой производительности и грязеёмкости изготавливаются по специальному заказу.
Марка фильтра "Ф…А" содержит значение производительности (первое число) по воде Q(м3/час) и грязеёмкости (второе число) G(кг) - массы примесей, которую задерживает фильтр до его очистки.
Например, марка "Ф100-4-А" означает: акустический фильтр механической очистки жидкости производительностью по воде Q = 100 м3/час и грязеёмкостью G = 4 кг.
Требуемая грязеёмкость фильтра механической очистки жидкости определяется по формуле:
G(кг) = 10-3 х Q(м3/час) х C(мг/л) х T(час),
где С - концентрация примесей, T - время непрерывной работы фильтра.
Задавая требуемую производительность, концентрацию твердых включений и время работы до выгрузки осадка, Заказчик самостоятельно может осуществить предварительный выбор требуемой марки акустического фильтра механической очистки.
Пример: G=10-3 х 80(м3/час) х 10(мг/л) х 8(час) = 6,4 кг. Выбирается ближайшая марка, у которой показатели производительности Q(м3/час) и грязеёмкости G(кг) превышают расчетные значения - акустический фильтр тонкой механической очистки Ф100-8-А.
| Расход по воде Q (м3/час) |
Потребляемая мощность (Вт) |
Грязеёмкость фильтра G(кг) |
| 1 |
4 |
8 |
12 |
| 50 |
500 |
Ф50-1-А |
Ф50-4-А |
Ф50-8-А |
Ф50-12-А |
| 100 |
1000 |
|
Ф100-4-А |
Ф100-8-А |
Ф100-12-А |
| 200 |
2000 |
|
|
Ф200-8-А |
Ф200-12-А |
| 300 |
3000 |
|
|
|
Ф300-12-А |
| Объем корпуса (л) |
25 |
75 |
150 |
250 |
| S* (м2) |
2 |
8 |
16 |
24 |
| Тонкость фильтрации** (мкм) |
5, 10, 25, 40, 100, 200 |
|
*Эквивалентная (заменяемая) площадь фильтрующей поверхности.
**Тонкость фильтрации определена по ГОСТ Р 50554-93, конкретная величина указывается при заказе.
Принцип работы акустического фильтра тонкой механической очистки.
Внутри фильтроэлемента, представляющего собой цилиндр с мелкими отверстиями, на поверхности которого закреплена фильтрующая сетка, размещен цилиндрический ультразвуковой волновод, имеющий фланцевое крепление, см. рисунок. Фильтроэлемент с волноводом вставлен в металлическую колбу, дно которой оборудовано приемником фильтрующего осадка.
Жидкость подается через приемный штуцер. Фильтрация происходит через мелкоячеистую сетку,
оставляя на ее поверхности осадок. Для очистки фильтрующей сетки от осадка
используется ультразвуковое поле создаваемое волноводом, присоединенным к преобразователю. Возникающая при этом кавитация и вихревые потоки очищают фильтроэлемент, и под действием гравитационных сил и микропотоков частицы осадка попадают в приемник осадка.
Таким образом, происходит фильтрация жидкости и регенерация (очистка) стенок и сетки фильтроэлемента.
Конструкция незасоряемого "акустического" фильтра тонкой механической очистки жидкости.
