Ультразвуковые диспергаторы
Промышленный ультразвуковой диспергатор "проточного типа" УЗГ - 01.10
Схема работы ультразвукового диспергатора УЗГ-01.10
|
Проведение процесса выщелачивания с использованием ультразвуковых диспергаторов УЗГ |
Ультразвуковой диспергатор УЗГ-01.10 предназначен для приготовления тонких дисперсий и эмульсий с помощью многократной кавитационной обработки суспензии в ультразвуковом поле высокой интенсивности, которое создается в резонансной камере. Количество циклов обработки (циклов диспергирования) зависит от физико-механических свойств материала суспензии.

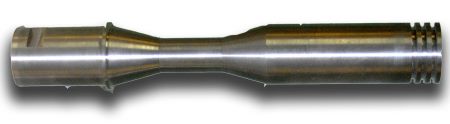

Для обеспечения максимальной усталостной прочности волновод изготавливается из титанового сплава, обладающего наибольшей усталостной прочностью, и, кроме того, волновод проходит специальную термообработку. Термообработка позволяет снять остаточные напряжения, которые возникают в материале волновода в процессе его изготовления, и увеличивает срок службы волновода в 1,5 - 3 раза.
Технические характеристики ультразвукового диспергатора УЗГ-01.10
| Мощность потребляемая, Вт | 1000 ± 20% |
| Частота колебаний, кГц | 20 ± 0,4 |
| Производительность, л/мин | 30 - 60 |
| Напряжение/частота питания, В / Гц | 220 / 50 |
| Габаритные размеры генератора, мм | 250х210х90 |
| Длина/диаметр преобразователя и камеры, мм | 1000/60 |
| Масса генератора/преобразователя и камеры, кг | 10 / 10 |
|
Представленные ниже фотографии любезно предоставлены компанией "Реал-Дзержинск":
Ультразвуковое диспергирование наноалмазов в процессе приготовления полировальных композиций.
|
Проточный ультразвуковой диспергатор УЗГ-01.10 в процессе модификации поверхности наноалмазных частиц.
|
Ультразвуковой диспергатор для диспергирования трудноизмельчаемых суспензий УЗГ -01.20
Технические характеристики ультразвукового диспергатора УЗГ - 01.20
| Мощность потребляемая, Вт | 100-1000 ± 20% |
| Частота колебаний, кГц | 20 ± 0,4 |
| Диапазон выдержек встроенного таймера, мин | 0 - 20 |
| Регулировка выходной мощности, % | 30-100 |
| Объем обрабатываемой жидкости, л | <= 3 |
| Напряжение/частота питания, В / Гц | 220 / 50±1 |
| Габаритные размеры генератора, мм | 250х210х90 |
| Длина / диаметр корпуса преобразователя, мм | 150х100 |
| Масса генератора / преобразователя и камеры (кГ), | 1.5 - 10 |
|
Данное устройство может служить базой для разработки конкретного ультразвукового диспергатора применительно к требованиям Заказчика.
"Погружной" ультразвуковой диспергатор
В некоторых случаях, выгодно проводить очистку в емкостях, уже имеющихся у потребителя. Для этой цели разработаны специальные ультразвуковые преобразователи, которые мы назвали преобразователями "погружного" типа. Ультразвуковые преобразователи "погружного" типа представляют собой автономный, герметичный блок в котором монтируются 4, 6, 8 и более ультразвуковых преобразователей, которые могут размещаться в различных технологических емкостях. Причем, в технологической емкости может быть размещено несколько однотипных блоков, в зависимости от требуемой интенсивности ультразвукового поля и конфигурации обрабатываемых деталей. Электрический ультразвуковой генератор может быть установлен на расстоянии до 6 метров от технологической емкости.
Технические характеристики электрических ультразвуковых генераторов
| Мощность потребляемая, Вт | 400-1000 |
| Частота колебаний, кГц | 25 или 35 |
| Напряжение/частота питания, В/Гц | 220 / 50±1 |
|
Технические характеристики ультразвуковых излучателей
| Тип излучателя | ПП25.4 | ПП25.6 | ПП25.8 | ПП35.10 |
| Длина /ширина / высота, мм | 250/150/90 | 250/150/90 | 500/150/90 | 825/320/90 |
| Акустическая мощность, Вт | 200 | 300 | 400 | 550 |
| Количество преобразователей, шт. | 4 | 6 | 8 | 11 |
| Рабочая частота, кГц | 25 | 25 | 25 | 35 |
|
| Преобразователь | Стенка ванны |
 |
 |
|
Ультразвуковой генератор и два "погружных" ультразвуковых преобразователя для оснащения моющей ванны объемом 90 литров.
