Ультразвуковые режущие инструменты:
ультразвуковой гравер и ультразвуковой нож

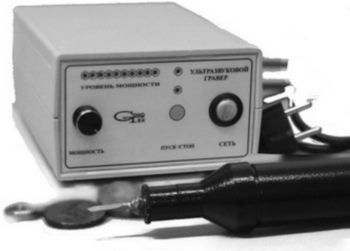

гравер ультразвуковой ГРУЗ-70
нож ультразвуковой НУЗ-100
Ультразвуковые режущие устройства нового поколения (ультразвуковой гравер ГРУЗ и ультразвуковой нож НУЗ) отличаются повышенной акустической мощностью и надежностью в эксплуатации. В инструментальных насадках гравера и ножа возбуждаются ультразвуковые колебания большой амплитуды - до 15 микронов на частоте 24 кГц. Применение технологии ультразвукового резания позволяет значительно повысить эксплуатационные качества инструментов, а именно: уменьшить силу прижима, устранить "застой" металла на инструменте, уменьшить силу трения и улучшить качество обрабатываемой поверхности.
Ультразвуковой гравер ГРУЗ используется для обработки пресс-форм; гравировки по металлу; разметки и уплотнения поверхностного слоя металла; ювелирного производства, резьбы по камню, раковине; реставрационных работ и расчистки коллекционного камня; дизайнерских работ.
Ультразвуковой нож НУЗ применяют для резания вязко-хрупких материалов, когда другие эквивалентные устройства резания (ножы, пилы и фрезы) не могут обеспечить требуемого качества обработки. Например, на рисунке представлен ультразвуковой нож, разработанный для резания специальной сотовой конструкции из тонкой металлической фольги. Замена насадки на инструмент позволяет использовать его как пилу, лопатку для резки кондитерских изделий, тортов, мороженого и других кулинарных изделий, нож для резания пленки.
Ультразвуковые гравер и нож содержат электрический генератор, соединенный электрическим кабелем с пьезоэлектрическим излучателем, на котором закреплены сменные инструментальные насадки.
Инструментальные насадки изготовливаются из следующих материалов: спеченный алмаз, твердый сплав, быстрорежущая сталь, медь, а также дерево, стекловолокно и др. Инструменты имеют различную форму, в зависимости от технологического назначения.
Технические характеристики ультразвукового гравера и ультразвукового ножа:
| Модель | ГРУЗ-70 | НУЗ-100 |
| Электропитание, В / Гц | 220 / 50 |
| Потребляемая мощность, Вт, не более | 70 | 100 |
| Рабочая частота, кГц | 24 | 20 |
| Вес генератора,не более, кг | 3 |
| Вес рабочего органа,не более, кг | 0,3 | 1,5 |
| Регулировка выходной мощности, % | 40-100 |
| Фазовая автоподстройка частоты | есть |
|
